简单地说色环电阻是电子电路中最常用的电子元件，色环电阻就是在普通的电阻封装上涂上不一样的颜色的色环，用来区分电阻的阻值。保证在安装电阻时不管从什么方向来安装，都可以清楚的读出它的阻值。下面我们就一起来认识一下电阻色环表。
电阻阻值的色环表示法
色环电阻的基本单位有：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
平常使用的色环电阻可以分为四环和五环，通常用四环。其中四环电阻前二环为数字，第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。误差通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代笔误差的，绿色的误差为0.5%。精密电阻通常用于军事，航天等方面。
电阻色环转换成电阻值对照表

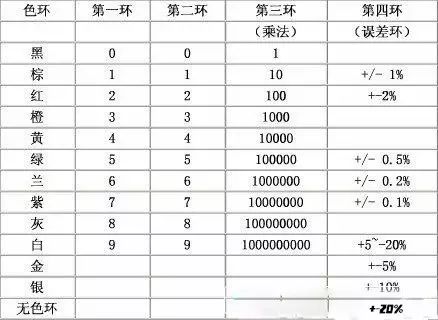

电阻色环表
有一个小口决：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。
电阻色环表
色环电阻读值方法
在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果*近边缘的是这3种色彩，则需要倒过来计算。
色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式电阻色环表，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。
对于4色环电阻，其阻值计算方法位：
阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数
对于5色环电阻，其阻值计算方法位：
阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数
色标法
色标法是指在电感器表面涂上不同的色环来代表电感量(与电阻器类似)，通常用四色环表示，紧靠电感体一端的色环为第一环，露着电感体本色较多的另一端为末环。其第一色环是十位数，第二色环为个位数，第三色环为应乘的倍数(单位为11H)，第四色环为误差率，各种颜色所代表的数值见表2。例如：色环颜色分别为棕、黑、金、金的电感器的电感量为1LIH，误差为5％。
总起来说电阻色环表是根据：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 为基础做出来的色环表。它在三个圈的第一个和第二个对应的是数字，第三个圈代表零的位数即几个零。第四圈标示误差：金5% 银10% 棕20% 另外还有五圈电阻很少见，就是多了一个圈代表数字，其余都是一样电阻色环表，只是误差直接用圈色表示。
