电阻的种类非常多，对于很多初学者来说，如何快速读取电阻阻值并不容易。
实际上只要了解下面两种阻值标示法，就能读懂大部分电阻的阻值。
色环标示法
色环标示法多用于直插电阻，每种颜色对应某个数值。
色环电阻阻值=数值X乘值
如下图对于4色环电阻，（从靠近管脚那一环读起）前2环都是红色代表数值22，第三环是黑色代表乘值10的0次方即是1，第四环是金色代表精度5%。
所以此电阻的阻值=22X1=22欧姆，精度为5%。（四色环多为碳膜电阻，精度多为5%）
色环电阻阻值读法分解图
同样对于5色环电阻，前3环分别是黄紫黑代表数值470，第三环是黑色代表乘值10的1次方，第四环是棕色代表精度1%。
所以此电阻的阻值=470X10=4.7K欧姆，精度为1%。（五色环多为金属膜电阻，精度多为1%）
六色环电阻很少见，反正孤陋寡闻的小编没见过，但读法和五色环一样，就多了个最后一环来表示温度系数。
数值标示法
数值标示法多用于贴片电阻
用3位数标注阻值的电阻为精度5%的电阻，前2位数是数值，最后一位是乘值，R代表小数点。
如473=47X10的3次方=47K欧姆、391=39X10的1次方=390欧姆、4R7=4.7欧姆，精度5%。
常见贴片电阻
用4位数标注阻值的电阻为精度1%的电阻，前3位是数值，最后一位是乘值，R代表小数点。
如4700=470X10的0次方=470欧姆、391=39X10的1次方=390欧姆、5R60=5.60欧姆，精度1%。
对于运用E-96系列标注法的电阻，则需要查阅E-96阻值代码表 得知电阻的阻值。
此标注法由3位数组成，前两位是阻值码，对应一定的电阻值色环电阻对照表，最后一位是乘数码，对应10的几次方。
如某贴片电阻标注01C，经查表得知代码01表示数值100，代码C代表10的2次方，则01C=100X10^2=10K欧姆。

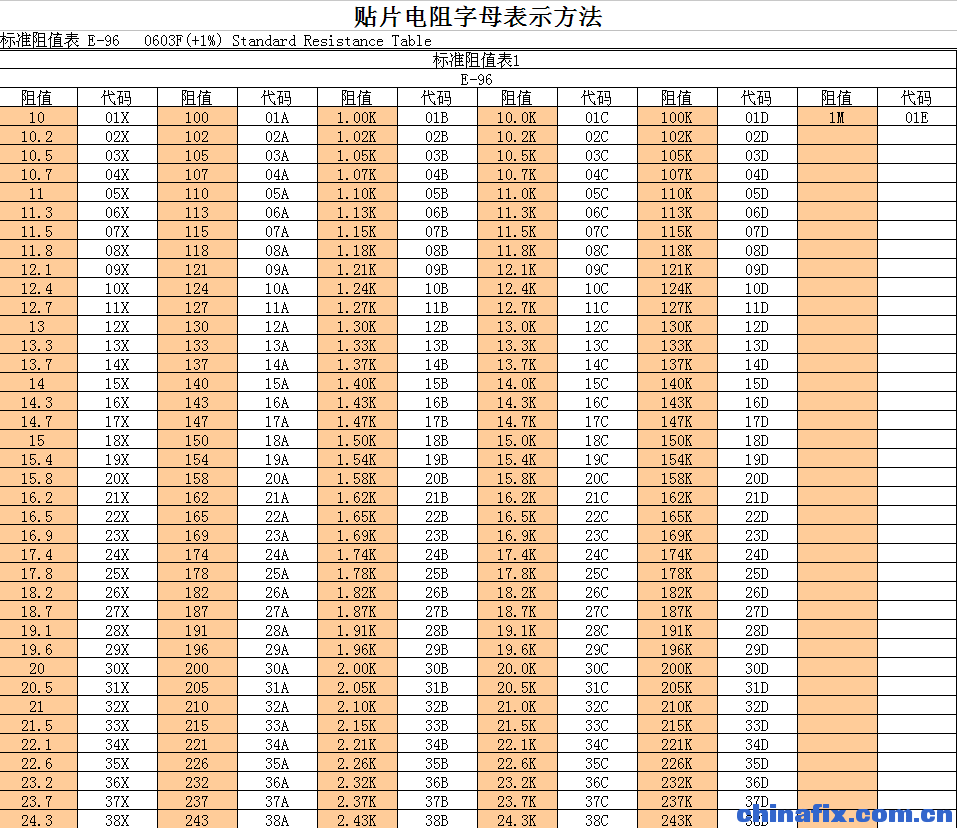

E-96阻值乘数码表
关于电阻阻值标示的解读就这么多了色环电阻对照表，
看完你能秒读电阻阻值了吗？
反正我是不能！
但其实这没有关系，
对于色坏电阻，你可以用手机下载色环电阻阻值计数器来计算其阻值的，记性不好一样能很快得知电阻阻值哦。
