“这对我们来说,是一个重要的里程碑,”LSST相机项目主管,美国能源部劳伦斯利弗莫尔国家实验室(Lawrence Livermore National Laboratory)的文森特·里奥特(Vincent Riot)表示,“焦平面为给LSST提供图像,它将是鲁宾天文台得力、敏感的眼睛。”

鲁宾天文台主任,来自SLAC的史蒂文·卡恩(Steven Kahn)说:“这是整个鲁宾天文台项目最重要的成就之一。LSST相机的焦平面的建成和成功测试,是相机团队的一次巨大成功。这次成功将能让鲁宾天文台开启下一代的天文学研究。”

组装最强相机

某种意义上来说,焦平面就好像消费级数码相机中的成像传感器:它能捕捉物体发出或反射的光线,再将其转化为电信号,以此产生图像。但LSST相机的焦平面比这要复杂得多。实际上,它包含了189个独立传感器,也叫电荷耦合器件(charge-coupled devices,CCD)。每个CCD能输出1600万像素——与大多数现代数码相机的成像传感器输出的像素量相差无几。

分辨率越高越清晰吗_分辨率怎么调_4:3分辨率

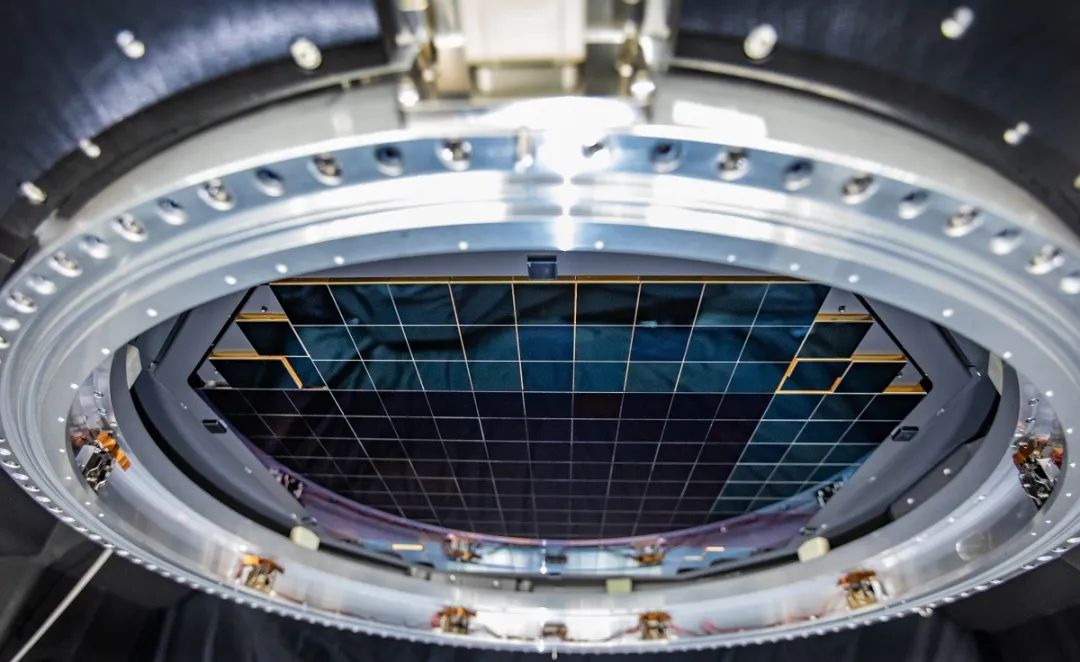

建成的LSST相机焦平面直径至少有61厘米,包含189个独立传感器,能输出32亿像素的图像。(图片来源:Jacqueline Orrell/SLAC)

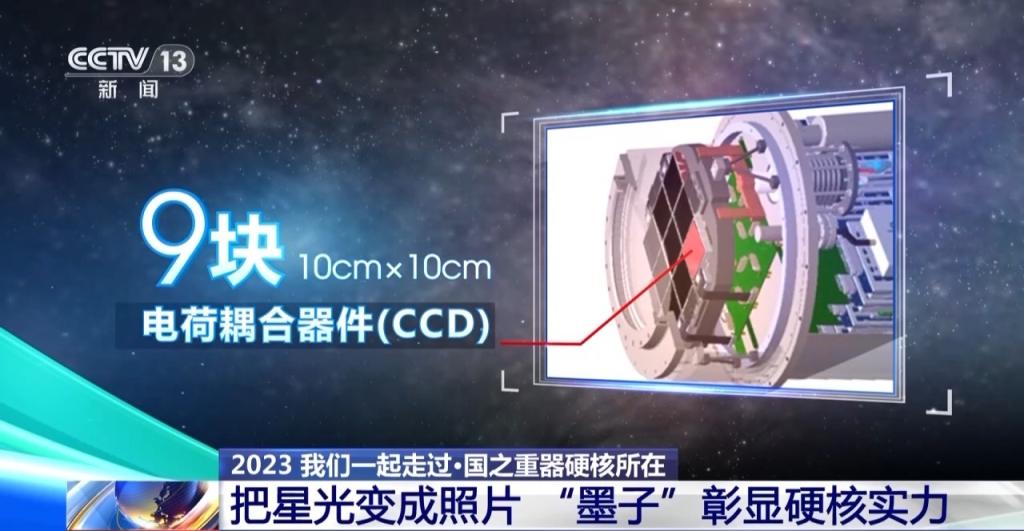

所谓的“科学筏”(science rafts)的安装4:3分辨率,在美国能源部的布鲁克黑文国家实验室(Brookhaven National Laboratory)完成:一个“科学筏”内含9个CCD,以及它们的辅助元件。安装完成后,“科学筏”被运送到SLAC。在SLAC,相机团队会往一个固定网格里,插入21个“科学筏”和还有4个不用于成像的特殊筏。

4:3分辨率_分辨率怎么调_分辨率越高越清晰吗

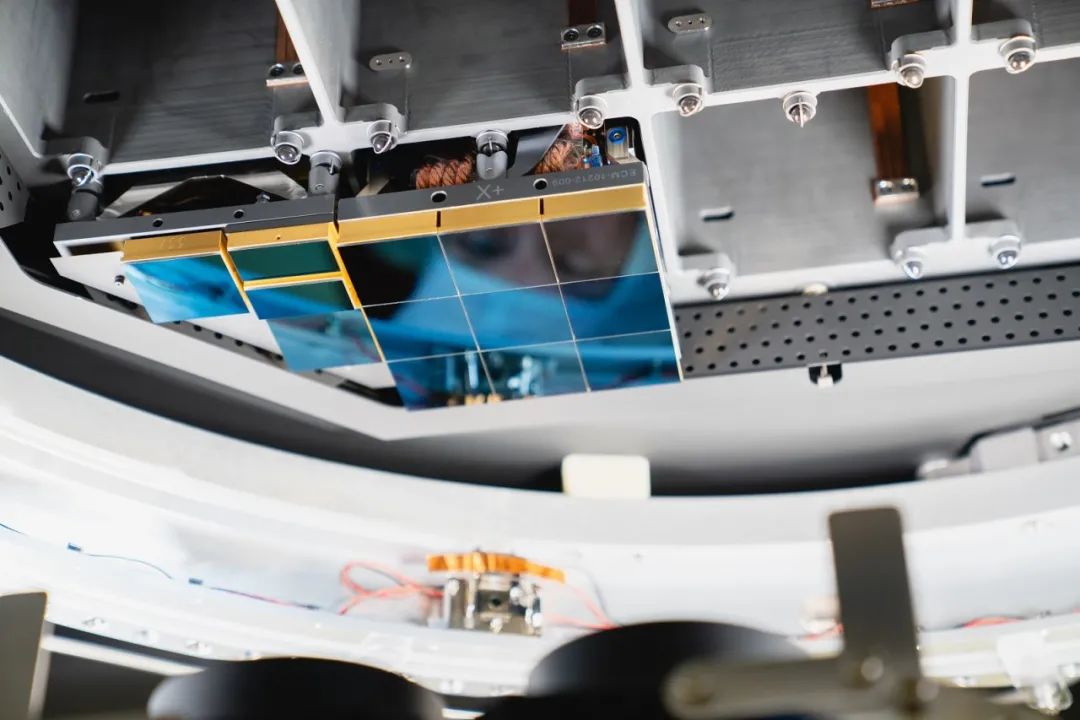

LSST相机焦平面的单个成像传感器和辅助元件会被包装进一个个单元里,称作“筏”。有两种不同的单元:为鲁宾天文台科学项目输出图像的,是21个方形筏(中央),每个包含9个传感器;除此之外,有四个特殊筏(左侧),每个包含3个传感器,用于相机对焦,以及将望远镜与地球旋转同步。(图片来源:Farrin Abbott/SLAC)

焦平面有许多非常特殊的性质。它不仅含有32亿个像素,而且这些像素非常小(约10微米宽),整个焦平面十分平整,凹凸不超过人类头发宽度的十分之一。这保证了相机能输出清晰且具有高解析度的图像。焦平面的直径约为61厘米,跟大约3.5厘米的全画幅消费级相机相比,只能用“巨大”来形容。如此之大的焦平面,能拍到相当于大约40个满月大小的天空。而且,整个望远镜的设计敏感度极高,能探测到比肉眼可见程度要暗1亿倍的物体——这就像在几千千米外看到一根燃烧的蜡烛一样。

分辨率越高越清晰吗_分辨率怎么调_4:3分辨率

“这些参数大得可怕,”来自加利福尼亚大学圣克鲁兹分校(University of California, Santa Cruz)的LSST相机项目科学家史蒂文·利兹(Steven Ritz)表示,“这些独特的性质,将驱动鲁宾天文台充满野心的科学研究。”

在接下来的10年间,这个相机将会搜集大约200亿个星系的图像。“这些数据能促进我们对星系演化的了解,也能更深入、更精确地检验我们的暗物质和暗能量模型,”利兹说道,“不论是对太阳系4:3分辨率,还是对可观测宇宙边缘的物体的详细研究——对很多科学领域来说,这个天文台都会是一个绝佳的设施。”

分辨率越高越清晰吗_分辨率怎么调_4:3分辨率

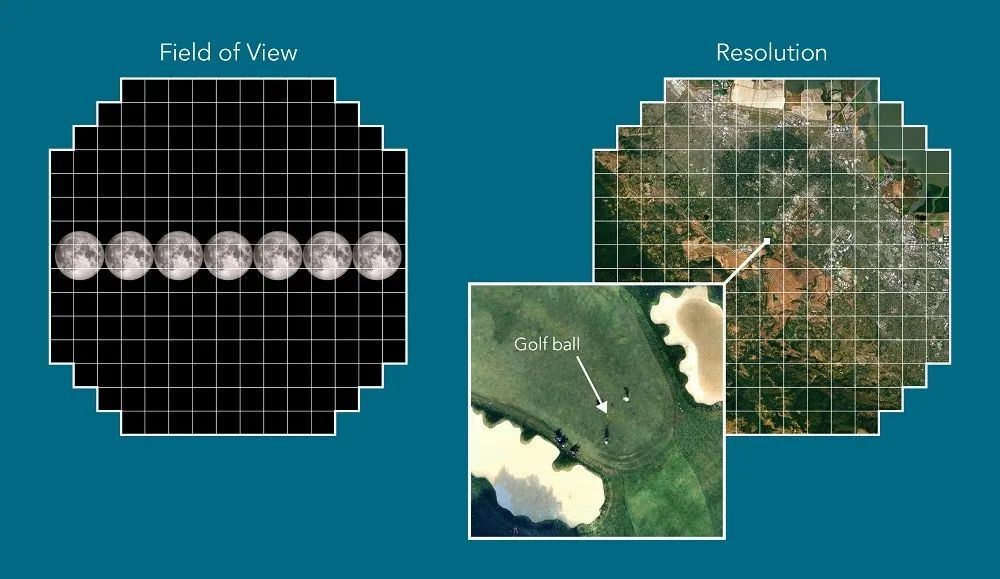

LSST相机焦平面的表面积大到足以拍到40个满月大小的天空图像。它的解析度之高,你能从大约24公里外看见一个高尔夫球。(图片来源:Greg Stewart/SLAC)

首次拍下32亿像素的照片

焦平面于今年早些时候才被组装完成。在6个月的时间内,SLAC机组人员提心吊胆地将25个科学筏插入网格的狭窄狭槽中。为了让成像面积最大化,相邻筏上传感器之间的间隙还不到5根头发丝宽。成像传感器相互接触时极易破裂,因此整个操作过程非常棘手。

这些科学筏也价格不菲——每件高达300万美元。

负责传感器集成的SLAC机械工程师汉那·波列克(Hannah Pollek)说:“这个项目不但风险高,而且容限严格,非常具有挑战性。但是有了这样一支全能的团队,我们可以算是完成得相当不错。”

分辨率越高越清晰吗_分辨率怎么调_4:3分辨率

焦平面已被放置到了低温恒温器内部,在这里,传感器冷却到-101℃,这是它们正常运作所需的温度。由于疫情,相机团队的成员们一连数月无法进入实验室。他们最终在5月恢复了有限的工作,并且需要遵循严格的社交距离要求。目前他们正在进行大规模测试,以确保焦平面能够满足鲁宾天文台科学计划的技术要求。

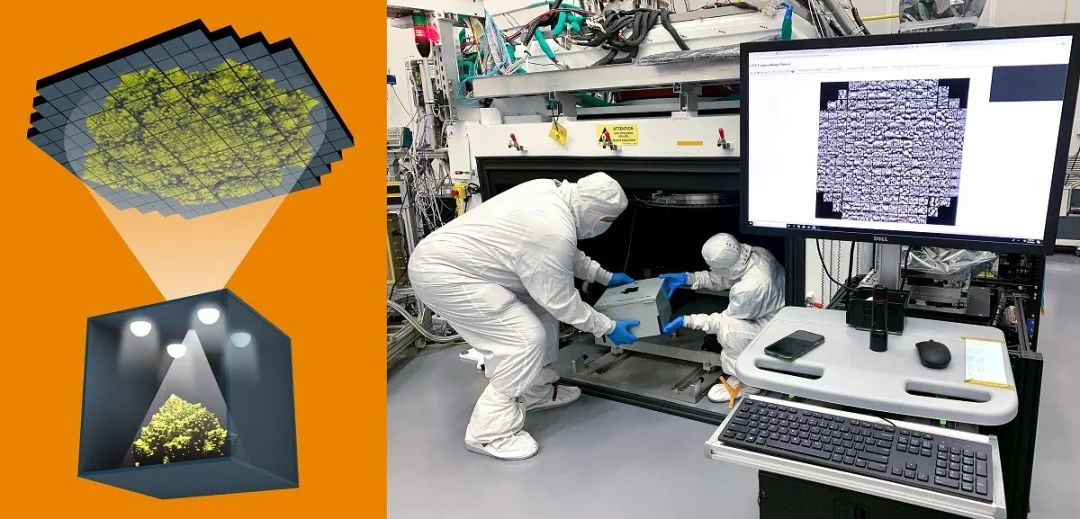

其中一项测试就是对包括罗马花椰菜(Romanesco,有着极其细微的表面结构)在内的各种物体首次拍下32亿像素的图像。为了在相机尚未组装完成的情况下做到这一点,SLAC团队利用150微米的针孔将图像投影到焦平面上。

分辨率越高越清晰吗_分辨率怎么调_4:3分辨率

最后冲刺阶段

分辨率越高越清晰吗_4:3分辨率_分辨率怎么调

团队在完成相机组装之后,将迎来更具挑战性的工作。

在接下来的几个月中,他们会将低温恒温器和焦平面插入相机机身,并添加相机镜头,包含世界上最大的光学镜头、快门和用于研究不同颜色夜空的滤镜更换系统。到2021年中期,这款大小与一辆SUV相当的相机,将准备开始最终测试,接着将被运往智利。

SLAC首席研究官兼基础物理学实验室副主任乔安尼·休伊特(JoAnne Hewett)说:“相机完成在即,这非常令人兴奋。能在建立鲁宾天文台的这一关键部分中发挥如此重要的作用,对此我们感到自豪。这是一座里程碑,使我们通过前所未有的方式,朝着探索宇宙的基本问题迈出了一大步。”
