一、施工准备
1. 材料准备
（1)断桥铝合金窗的规格、型号、尺寸均应符合设计要求。
（2）窗框连接件（铁脚）与洞口墙体连接，采用机械冲孔胀管螺栓固定；应根据需要备齐。
（3）窗小五金应按窗规格、型号配套。
（4）窗安装时应准备木楔、钢钉。
（5）密封膏应按设计要求准备。并应有出厂证明及产品生产合格证。嵌缝材料的品种应按设计要求选用。自攻螺丝、木螺丝根据需要准备。
2.主要机具：线坠、粉线包、水平尺、托线板、手锤、钢卷尺、螺丝刀、冲击电钻、锯、刨子、钻子等。
3 .作业条件
（1）结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。
（2）校核已留置的窗洞口尺寸及标高是否符合设计要求，有问题的应及时改正。
（3）准备好安装时的脚手架及做好安全防护措施。
二、设计依据：
1、《建筑玻璃应用技术规程》JGJ113-2015
2、《建筑安全玻璃管理规定》
3、“门窗表”和“门窗立面示意图”
4、按设计要求制作安装，（特殊玻璃见门窗详图）断桥铝合金窗（节能门窗），有建设单位选定生产厂家；
5、门窗玻璃厚度及分格应该满足抗风压要求，并执行《建筑玻璃应用技术规程》JGJ113-2015，
同时满足《建筑安全玻璃管理规定》（，玻璃边框的嵌固必须有足够的强度，以满足一定的冲撞要求；
6、门窗立面均表示洞口尺寸，门窗加工尺寸要按照装修面厚度由生产厂家予以调整；
7、内墙门窗立框位置除注明外均居于墙中，外墙门窗位置除注明外均为结构外皮齐。
8、门窗选料、颜色玻璃见“门窗表”，门窗五金件要求为甲方指定材料；
9、做为防护措施的固定扇其水平向的横樘所能承受的推力为50kg/m2;
10、厂家在加工门窗前必须对《门窗表》中所给出的洞口尺寸用现场实测的办法进行校对，对门窗的位置、开启方式、数量也应核对无误后方可施工、安装；
11、本设计只绘出门窗立面图，具体构造详图型材、规格、强度、抗风等各项物理性能指标均有生产厂家负责设计，并经由设计单位认可后，再加工、安装及施工；
12、所有门窗安装完毕后要做到平直、密封，并应满足强度、抗风等各项物理性能指标要求；
13、下列建筑工程部位，必须使用安全玻璃。公共建筑的出入口、门厅部位，单块面积大于1.5m2的门窗玻璃和落地窗，低窗台窗扇自其楼面标高起≤900mm的窗玻璃。底边离最低装修面小于500mm的落地窗、七层及七层以上的建筑外开窗应使用安全玻璃
三、施工方法:
1、工艺流程：
图纸编号运至安装地点→检查塑钢窗保护膜→塑钢窗安装→窗口四周嵌缝→清理 →安装五金配件 →安装窗密封条 →质量检验 →纱扇安装
2、弹线找规矩：在最高层找出最外一列最上一排门窗洞口的中线，然后用大线坠将门窗口中线下引，并在每层门窗口处划线标记，然后根据同一类型、同一大小窗户的尺寸反算出窗户洞口的边线，对个别不直的口边应剔凿处理，但不宜做修补处理。门窗口的上下位置应以主体1m水平线为准，往上反，量出窗下皮标高，弹线找直。每一层必须保持窗下皮标高一致，总之的原则是同一类型和大小的窗户必须上下顺直、左右标高一致。
3、墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定窗在墙厚方向的安装位置，一般是外墙外侧平齐放置(上下或左右窗口墙厚不同时，如下图所示)。
4、安装固定片：固定片的安装要注意窗框的位置及其内外朝向，安装时应采用直径为3.2mm的钻头钻孔，固定片的位置应距门窗角、中竖框、中横框150-200mm，固定片之间的间距应不大于600mm。
5、根据位置线把门窗放入洞口内，利用仪器调整窗户的水平度、垂直度和直角度，然后用木楔临时固定，最后固定固定片。
6、窗副框与墙体固定：沿窗框外墙用电锤打φ6孔，孔深40mm，有保温层

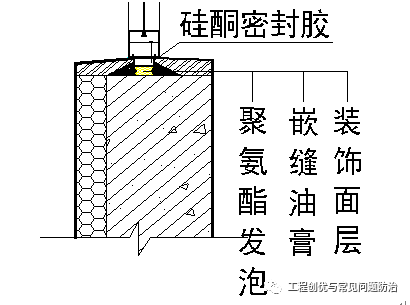

处采用φ8长度100mm胀管螺栓，处理门窗副框与墙体缝隙：副框固定好后，应及时处理门窗框与墙体缝隙。采用聚氨酯发泡胶塞缝隙，外表面留5-8mm深槽口填嵌嵌缝膏，严禁用水泥砂浆填塞。然后进行收口抹灰。
安装窗后在窗框框两侧进行防腐处理后，可填嵌设计指定的保温材料和密封材料，将窗框四周的缝隙同时填嵌，填嵌使用力不应过大，防止窗框受力变形。
7、断桥铝合金门窗安装：
a、根据副框洞口尺寸，提前将窗框加工好。
b、用自攻螺丝将其与副框固定。
c、带内外墙面层施工完毕后，用硅酮密封胶进行嵌缝。

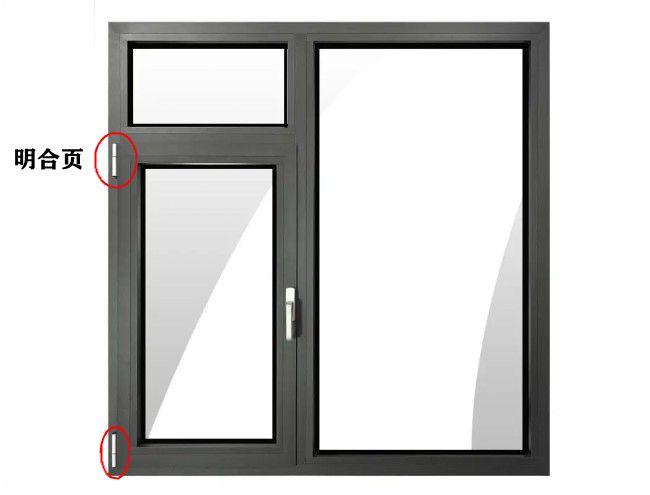

8、门窗扇安装：门框扇的连接是用铝角码的固定方法，具体作法与门框安装相同，安装五金件：待浆活修理完，交活油刷完后才可安装门窗的五金配件，安装工艺要求。详见产品说明，要求安装固定，使用灵活。
9、安装纱门窗：
a.绷铁砂、裁纱、压条固定，其施工方法同钢纱门窗的绷砂。
b.挂纱扇。
c.装五金配件。
10、门窗附件安装：安装时应先用电钻钻孔，再用自攻螺丝拧入，严禁用铁锤或硬物敲打，防止损坏框料。
11、安装后注意成品保护，防污染，防电焊火花烧伤，损坏面层。
12、玻璃安装
(1)玻璃安装前应对安装的框、扇的几何尺寸、表面平整度、拼接点等是否
牢固进行认真的检查。
（2）工艺流程：清理玻璃槽口污物→玻璃安装前的准备→玻璃安装就位→橡胶压条固定→检查压条位置→固定玻璃→擦玻璃。
（3）玻璃安装：将已裁割好的玻璃放入塑料框扇凹槽中间，内外两侧的间隙不少于2mm，装配后应保证玻璃与镶嵌槽间隙，并在主要部位装有减震垫块，使其能缓冲闭等力的冲击。
（4）用橡胶压条固定，及时将橡胶压条嵌入玻璃两侧密封，然后将玻璃挤紧，橡胶压条要和玻璃、玻璃槽口紧贴，安装不能偏位，不能强行填入压条，防止玻璃产生裂缝。
（5）安装中空双层玻璃时，夹层四周应嵌入隔条，玻璃中隔条应保证密封，不变形、不脱落，玻璃槽及玻璃内表面应干燥、清洁。
（6）检查玻璃橡胶压条设置位置是否正确，防止堵塞排水通道和泄水孔，检查无问题后将玻璃固定。
（7）门窗玻璃安装后，应将风钩挂好或插上插销，防止刮风损坏玻璃。
四、质量标准：
1、主控项目：
（1）门窗及其附件和玻璃的质量，必须符合设计要求和有关标准的规定。
（2）门窗必须安装牢固，连接方法，应符合设计要求和有关标准的规定。
（3）门窗安装位置及开启方向必须符合设计要求。
2 一般项目：
（1）门窗扇关闭紧密，开关灵活，无阻滞回弹，无变形和倒翘。
（2）门窗附件安装齐全，安装牢固，位置正确、端正，启闭灵活，适用美观。
（3）门窗框与墙体间的缝隙填嵌饱满密实，表面平整，嵌塞材料符合设计要求。
（4）门窗表面洁净、平整，颜色一致，无划痕碰伤，无污染，拼接缝严密。
（5）玻璃密封条与玻璃及玻璃槽口的接缝应平整，不得卷边、脱槽。
（6）排水孔应畅通，位置和数量应符合设计要求。窗下档必须开设排水孔，排水孔设在窗框拐角20-140mm处，间距宜为600mm，安装后应检查排水孔有否堵塞情况，保证槽口内积水能顺利排出。
（7）门窗框与墙体间缝隙饱满密实，表面平整，光滑、无裂纹。
（8）允许偏差：
铝合金门窗的允许偏差及检验方法
序号
项目
允许偏差（mm）
检验方法
1
门窗框两对角线长度差
≤2000mm
±3.0
用3m卷尺检查，量内角
2
＞2000mm
±5.0
3
门窗框（含拼樘料）正、侧面的垂直度
≤2000mm
2.0
用线坠、水平靠尺检查
4
＞2000mm
3.0
5
门窗框（含拼樘料）的水平度
≤2000mm
2.0
用水平靠尺检查
6
＞2000mm
平开门窗及推拉窗
3.0
7
推拉门
2.5
8
门窗下横框的标高
±5.0
用钢板尺检查，与基准线比较
9
双层门窗内外框、框（含拼樘料）中心距
±4.0
用钢板尺检查
10
门窗竖向偏离中心
5.0
用线坠、钢板尺检查
10
门窗竖向偏离中心
5.0
用线坠、钢板尺检查
11
平开
门窗
门窗与框搭接宽度
±2.5
用深度尺或钢板尺检查
12
同樘门窗相邻扇的横角高度差
±2.0
用拉线或钢板尺检查
13
门窗框铰链部位的配合间隔
+2.0
-1.0
用楔形塞尺检查
五、成品保护
1 窗框四周嵌防水密封胶时，操作应仔细，油膏不得污染门窗框。
2 外墙面涂刷、室内顶墙喷涂时，应用塑料薄膜封挡好门窗，防止污染。
3 室内抹水泥砂浆以前必须遮挡好门窗，以防水泥浆污染门窗。
4 污水、垃圾、污物不可从窗户往下扔、倒。
5 搭、拆、转运脚手杆和脚手板，不得在门窗框扇上拖拽。
6 安装设备及管道，应防止物料撞坏门窗。
7 严禁在窗扇上站人。
8 门窗扇安装后应及时安装五金配件，关窗锁门，以防风吹损坏门窗。
9 不得在门窗上锤击、钉钉子或刻划，不得用力刮或用硬物擦磨等办法清理门窗。
10、窗框安装后，包裹窗框的塑料保护膜要保持完好，不得随意拆除。
11、搭设或拆除施工脚手工艺架时，不得碰撞或挤压门窗。
12、涂刷油漆等涂料之前，应事先对门窗进行复盖，以防其遭受油漆污染。
13、不得在门窗上敲击、涂写、打钉或挂重物
六、应注意的质量问题
1 运输存放损坏：运输时应轻拿轻放断桥铝门窗，存放时应在库房地面上用木方、枕木垫平断桥铝门窗，并竖直存放，并应远离热源。
2 门窗框松动：安装时应先在门窗外框上按设计规定的位置打眼，用自攻螺丝将镀锌连接件紧固；用电锤在门窗洞口打孔，装入尼龙胀管，门窗安装后，用木螺丝将连接件固定在胀管内；单砖及轻质墙，应砌混凝土块木砖，以增加和连接件的拉结牢固程度，使门框安装后不松动。
3 门窗框与墙体缝隙未发泡：应填入发泡剂，使之与墙体形成弹性连接。
4 门窗框安装后变形：填缝时用力过大，使之受挤变形，不得在门窗上铺搭脚手板。
5 门窗框边未嵌密封胶：应按图纸要求操作。
6 连接螺丝直接锤入门窗框内：没按规矩先用手电钻打眼，后拧螺丝。
7 污染：保护措施不够，清洗不认真。
8 五金配件损坏：由于安装后保管不当，使用时不注意。
9 门窗扇修整：调整和修理门窗扇时不得硬撬，以免损坏扇料和五金。
10 进场材料的入场合格证，及复检报告。
七、淋水试验：
门窗全部安装并防水密封后，分阶段对门窗的安装质量进行水密性能的现场测试，在外墙装修前，可用自来水直接冲淋门窗；当外墙装饰完，应进行现场喷淋试验，以检验门窗的渗漏情况。在下雨天在室内对窗体进行观察。
