说到智能家居布线，就不得不说布线所需要用的配件，比如说空气开关、连接器，还有我们今日所说的继电器。什么是继电器呢？原理是什么？

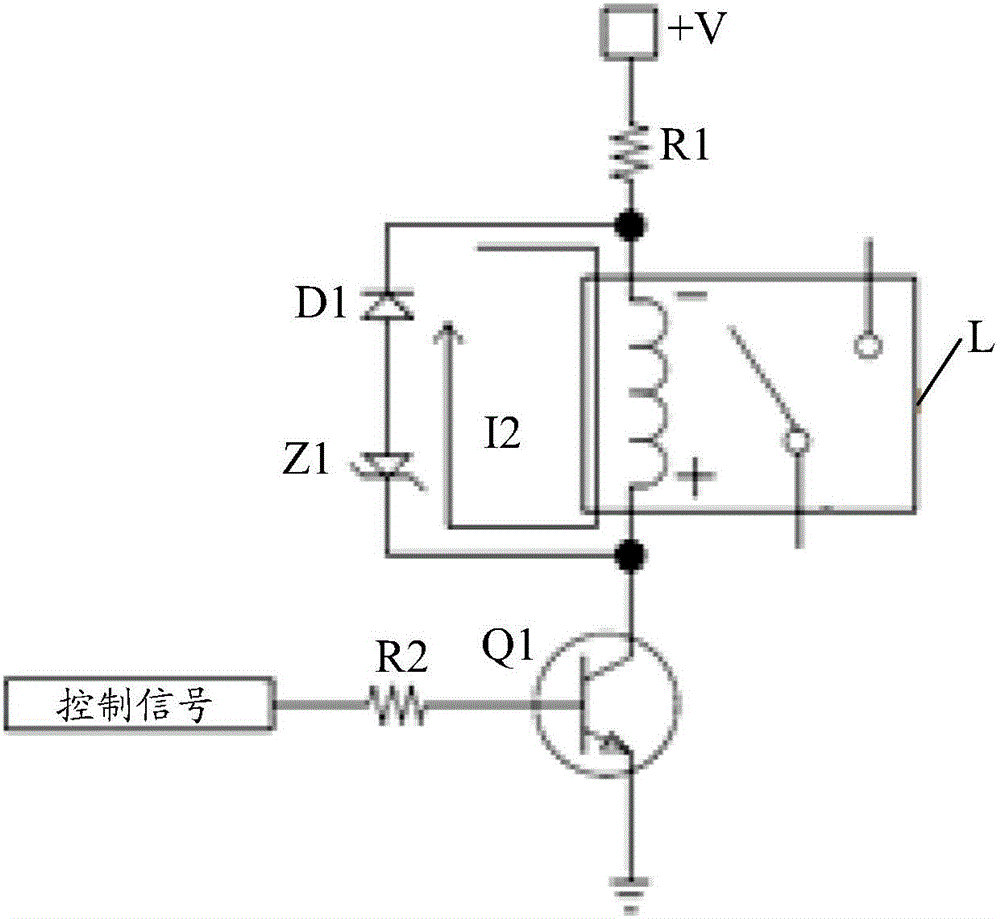

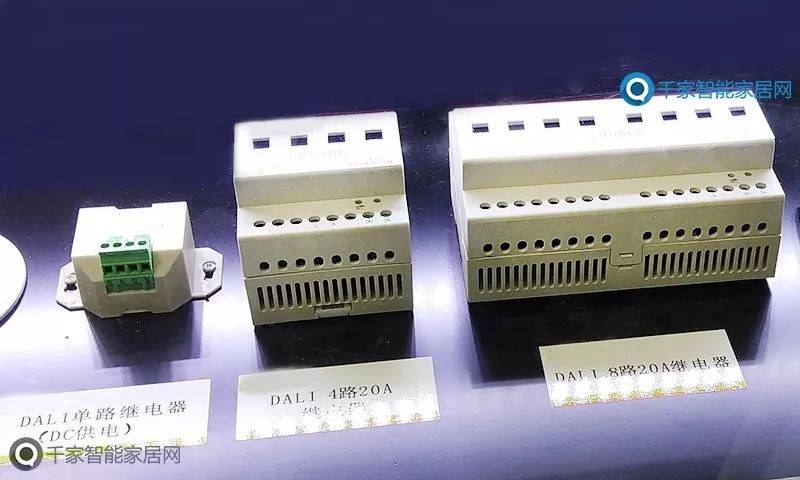

（配图与文章无关）
什么是继电器
继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
原理是什么
1、电磁式继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。只要在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放从而达到导通断开目的。
对于继电器的“常开”、“常闭”可以这样来区分；继电器线圈未通电进处于断开状态的为静触点，称为“常开触点”，处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性
热敏干簧继电器是利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧提供磁力是感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理
固态继电器是一种两个接线端为输出端的四端器件，中间采用隔离器件实现输入/输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式分可分为混合型、变压器隔离型和光电隔离型实际应用中以光电隔离型为最多。
4、电流继电器的工作原理和特性
电流继电器是根据线圈中电流的大小而接通或断开电路的继电器。电流继电器的线圈串接在电路中，为了不影响电路工作情况电流继电器吸引线圈少，导线粗，当线圈电流高于整定值动作的继电器称为过电流继电器；低于整定值时动作的继电器称为欠电流继电器。
过电流继电器在正常工作时，电流线圈通过的电流为额定值，所以产生的电磁力不足以克服反作用弹力；常闭触头仍保持闭合状态，当通过线圈的电流超过整定值后继电器的工作原理及作用，电磁吸力大于反作用弹簧拉力，铁心吸引衔铁，使常闭触头断开，常开触头闭合，过电流细继电器主要用于频繁、重载启动场合、作为电动机或主电路的短路和过载保护，欠电流继电器常用于直流电动机和磁吸盘的失磁保护。
5、热继电器的工作原理和特点
热继电器是一种利用电流的热效切换电路的保护电路继电器的工作原理及作用，在电路中用做电动机的过载保护。
热继电器的工作原理：当电动机绕组因过载引起过载电流时，发热元件的产生的热量足以使主双金属片弯曲，推动导板向右移动以推动了温度补偿片使推杆绕轴转动，推动触头连杆，使动触头与静触头分开，从而使电动机线路中的接触器线圈断电释放，将电源切断，起到了保护作用。
温度补偿片用来补偿环境温度对热继电器动作精度的影响；它是由与主双金属片同类型的双金属片制成。
以上简单介绍继电器以及原理内容，其实继电器的种类很多，可按用途以及工作原理来分哦。
