围堰应高出施工期间可能出现的最高水位0.5~0.7m。围堰外形能直接影响堰体的受力情况,必须考虑堰体结构的承载力和稳定性。不同类型围堰其适用范围不同。

(一)各类围堰的适用范围

围堰类型

适 用 条 件

土石围堰

围堰

水深≤1.5m,流速≤0.5m/s,河边浅滩,河床渗水性较小

土袋围堰

水深≤3.0m,流速≤1.5m/s,河床渗水性较小,或淤泥较浅

木桩竹条土围堰

套箱围堰与双壁钢围堰_钢套筒围堰与双壁围堰_围堰

水深1.5~7m,流速≤2.0m/s,河床渗水性较小,能打桩,盛产竹木地区

竹篱土围堰

水深1.5~7m,流速≤2.0m/s,河床渗水性较小,能打桩,盛产竹木地区

竹、铅丝笼围堰

水深4m以内,河床难以打桩,流速较大

堆石土围堰

河床渗水性很小,流速≤3.0m/s,石块能就地取材

板桩围堰

钢板桩围堰

钢套筒围堰与双壁围堰_套箱围堰与双壁钢围堰_围堰

(大漂石不适用)

深水或深基坑,流速较大的砂类土、黏性土、碎石土及风化岩等坚硬河床。防水性能好,整体刚度较强

钢筋混凝土板桩围堰(钢管作芯模)

深水或深基坑围堰,流速较大的砂类土、黏性土、碎石土河床。除用于挡水防水外还可作为基础结构的一部分,亦可采取拔除周转使用,能节约大量木材

钢套筒围堰(同岩面坡度)

流速≤2.0m/s,覆盖层较薄,平坦的岩石河床,埋置不深的水中基础,也可用于修建桩基承台

双壁围堰(浮床位)

大型河流的深水基础,覆盖层较薄、平坦的岩石河床

(二)各类围堰施工要求

围堰_套箱围堰与双壁钢围堰_钢套筒围堰与双壁围堰

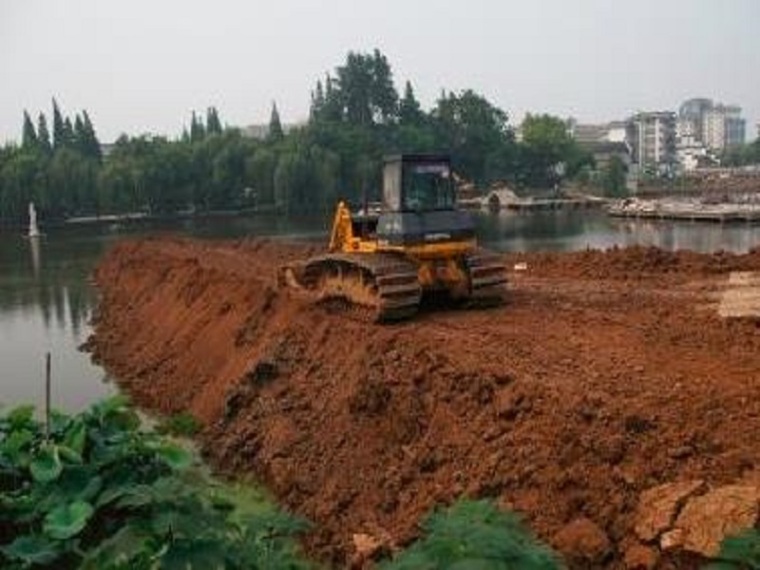

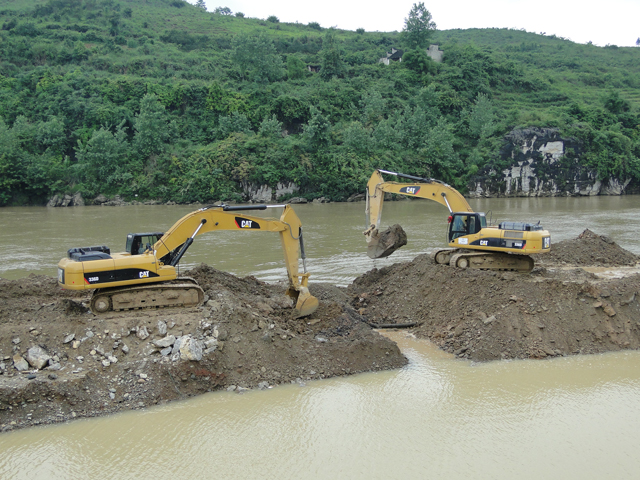

1 、土围堰

(1) 筑堰材料宜用黏性土、粉质黏土或砂质黏土。填土应自上游开始至下游合龙。

(2) 堰顶宽度可为1~2m,机械挖基时不宜小于3m;堰外边坡迎水一侧坡度宜为1:2~1:3,背水一侧可在1:2之内。堰内边坡宜为1:1~1:1.5;内坡脚与基坑的距离不得小于1m。

套箱围堰与双壁钢围堰_围堰_钢套筒围堰与双壁围堰

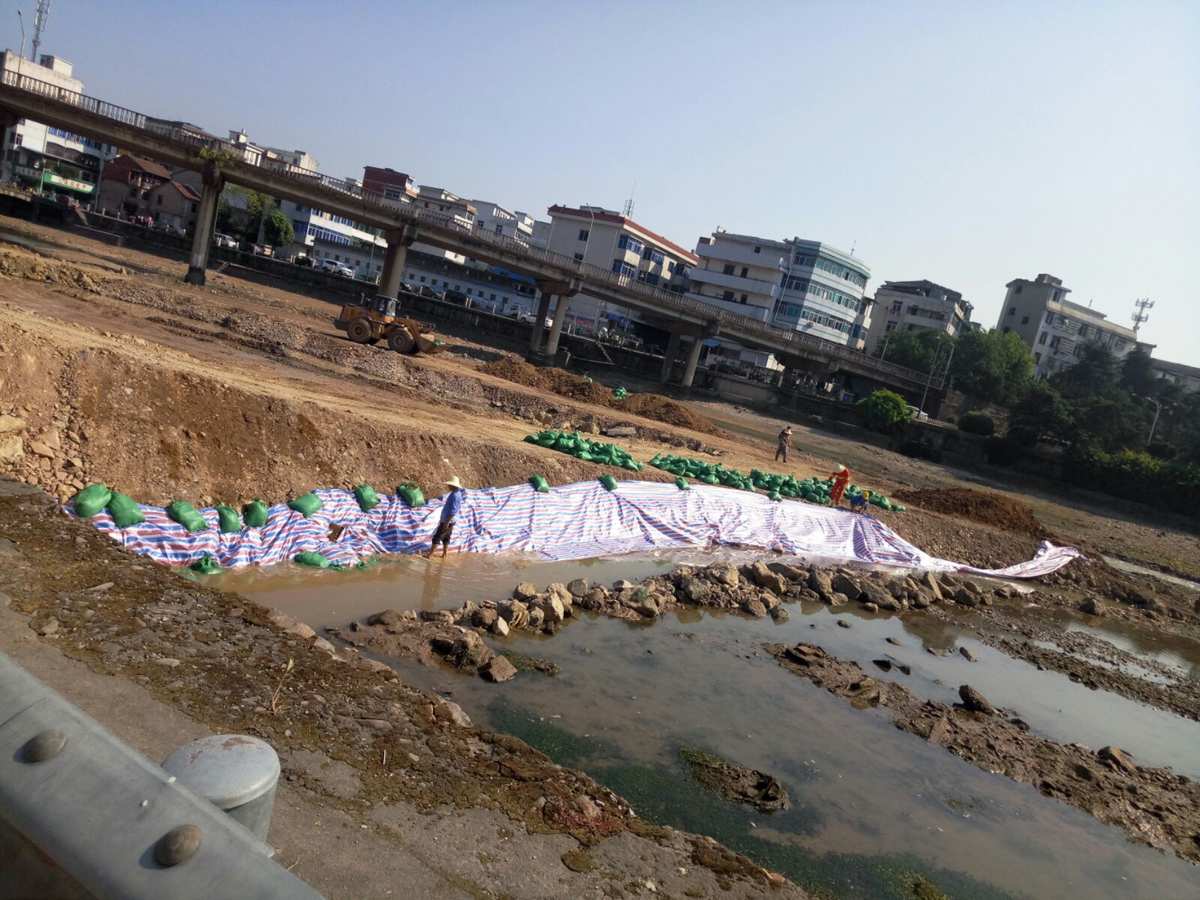

2 、土袋围堰

(1) 围堰两侧用草袋、麻袋、玻璃纤维袋或无纺布袋装土堆码。袋中宜装填不渗水的黏性土,围堰中心部分可填筑黏土及黏性土芯墙。

(2) 堆码土袋,应自上游开始至下游合龙。上下层和内外层的土袋均应相互错缝。

套箱围堰与双壁钢围堰_钢套筒围堰与双壁围堰_围堰

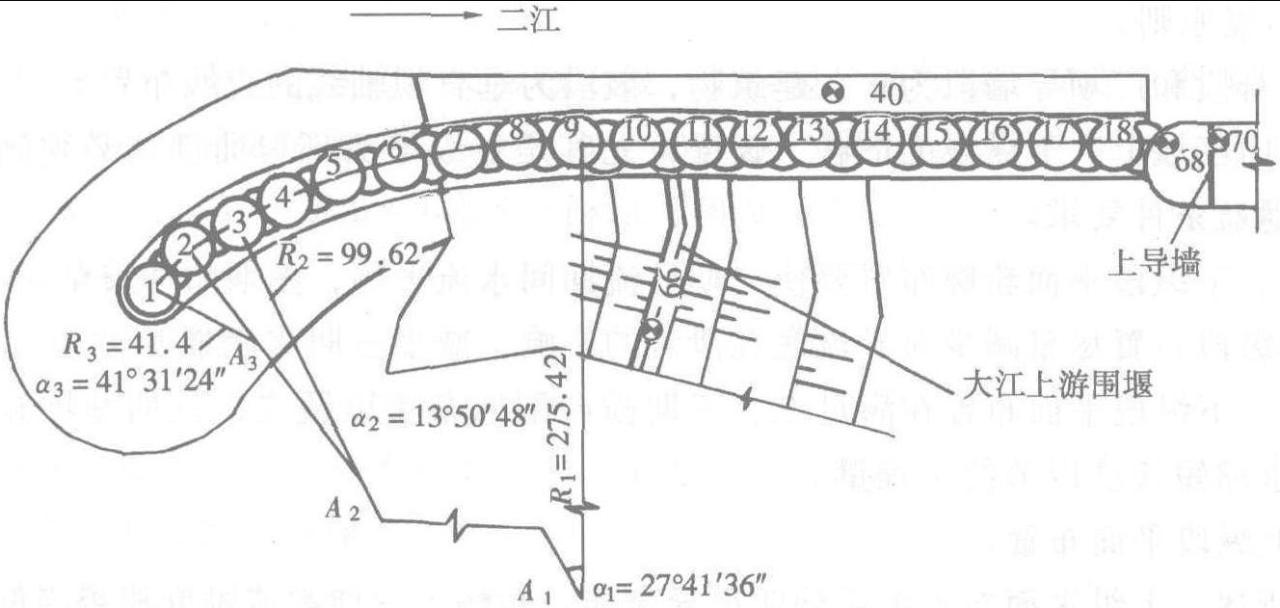

3 、钢板桩围堰

围堰_套箱围堰与双壁钢围堰_钢套筒围堰与双壁围堰

(1) 不宜在有大漂石及坚硬岩石的河床使用钢板桩围堰

(2) 施打钢板桩前,应在围堰上下游及两岸设测量观测点,控制围堰长、短边方向的施打定位,并在锁口处用止水材料捻缝。施打时,必须备有导向设备。

(3) 施打顺序一般从上游向下游合龙。

(4)钢板桩可用捶击、振动、射水等方法下沉,但在黏土中不宜使用射水下沉办法。

围堰_钢套筒围堰与双壁围堰_套箱围堰与双壁钢围堰

4 、钢筋混凝土板桩围堰施工要求

(1)沉入砂砾层的板桩桩头,应增设加劲钢筋或钢板。

(2)板桩的制作用刚度较大的模板,榫口接缝应顺直、密合。

(3)目前钢筋混凝土板桩中,空心板桩较多。空心多为圆形,用钢管作芯模。板桩的榫口一般圆形的较好。桩尖一般斜度为1:2.5~1:1.5。

套箱围堰与双壁钢围堰_围堰_钢套筒围堰与双壁围堰

围堰_钢套筒围堰与双壁围堰_套箱围堰与双壁钢围堰

5 、套箱围堰

(1) 无底套箱用木板、钢板或钢丝网水泥制作,内设木、钢支撑。

(2) 若套箱设置在岩层上时围堰,应整平岩面。当岩面有坡度时,套箱底的倾斜度应与岩面相同,以增加稳定性并减少渗漏。

围堰_套箱围堰与双壁钢围堰_钢套筒围堰与双壁围堰

6 、双壁刚围堰

(1) 拼焊后应进行焊接质量检验及水密性试验

(2) 尽量安排在能保证浮运顺利进行的低水位或水流平稳时进行,宜在白昼无风或小风时浮运。在水深或水急处浮运时,可在围堰两侧设导向船。在浮运、下沉过程中,围堰露出水面的高度不应小于lm.

(3) 落床后应随时观测水域内流速增大而造成的河床局部冲刷,必要时可在冲刷段用卵石、碎石垫填整平,增加围堰稳定性。

钢套筒围堰与双壁围堰_围堰_套箱围堰与双壁钢围堰
