电源的发展必然需要小体积高效率产品，提高工作频率是必然趋势功率密度上看GaN, SiC占优势。传统硅材料在电源转换上应用发展几十年了，现已到达它的物理极限，发展空间有限。氮化镓材料最早是从LED及RF方面进入人们的视线，现在发展进入功率器件应用领域。适合高频高压。氮化镓GaN将提供高性能，低成本的方案。因氮化镓基于硅衬底，将来8，12英寸的晶元将大大降低使用成本。

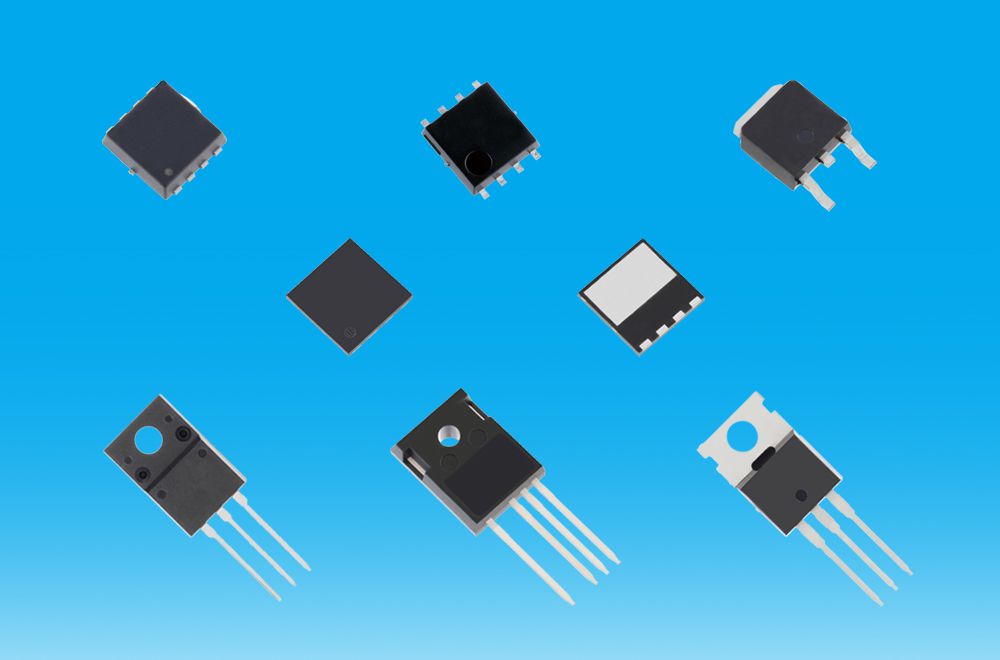

常见功率器件：
常见功率器件的功率范围：
MOSFET内部结构
硅材料的垂直结构使得P/N结存在，即必然有慢速的寄生二极管。

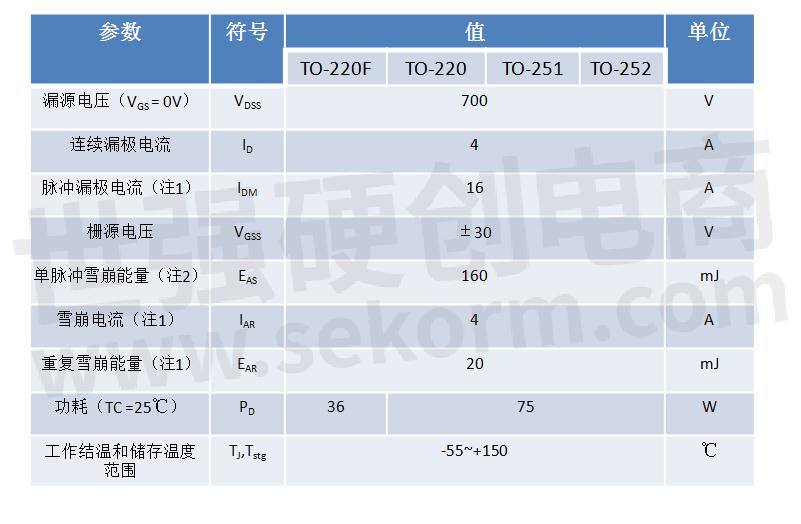

MOSFET主要参数表：
为什么需要GaN
•在相同的测试电路中，与硅器件相比，反向恢复损耗低。
•低导通阻抗
•更快速
•低分布电容
•小体积
•低成本
用GaN材料制成的功率器件GaN FET具有低的击穿电压、低的阈值电压、低的栅极电荷Qg，其开关频率高，导通电阻小。GaN FET优越的特性与其器件结构有极大的关系。但是它的缺点也不可忽视，在高频应用场合表现极为明显，比如其对寄生参数极其敏感，高频使用时极易使栅极电压产生振荡，引起栅极过电压，导致器件工作不稳定，甚至不安全。因此相较于传统的Si基半导体器件的驱动电路，GaN FET的驱动要求更为严苛。GaN FET的进步、应用的发展与其器件结构和驱动电路有密不可分的联系，因此，其器件结构和驱动电路的研究很有意义。
功率氮化镓场效应晶体管具备极低的Qrr和非常快速的开关转换，可减少开关损耗，实现最 高效率。包含半桥电路的方案，无论是AC/DC、DC/DC还是多相DC/AC逆变器，都能受益于 氮化镓场效应晶体管的应用。
如下图，GaN FET实现电源电路，效率更高，损耗更低。
氮化镓场效应晶体管图腾柱无桥PFC
在硬开关应用中，功率氮化镓场效应晶体管明显优于所有其他功率器件，当使用图腾柱 拓扑时，不但提高了性能，而且减少了50%器件数量。较少的器件数量可以降低系统成本， 提高功率密度，同时提升整个系统的可靠性。提高了整个系统的效率，也有助于减少昂贵 的散热冷却系统和在密闭环境中的相关操作成本。
导通阻抗和击穿电压的极限
氮化镓FET内部结构
GaN FET的器件结构及工作原理
GaN FET器件的结构目前主要有耗尽型(Depletion mode，D-mode)和增强型(Enhancement mode，E-mode)。增强型GaN FET又分单体GaN和Cascade GaN(共栅共源)。
1、耗尽型GaN FET
耗尽型GaN FET的器件结构如图所示。
耗尽型GaN FET采用Si材料作为GaN FET的基片，在Si基片基础上生长出高阻性的GaN晶体层，即氮化镓通道层(GaN channel)。一般在GaN层和Si衬底层之间添加氮化铝(AIN)绝缘层作为氮化镓缓冲层(GaN buffer)，将器件和衬底隔离开来。AlGaN层存在GaN层和栅极(G)、源极(S)和漏极(D)之间；AlGaN层和GaN层之间可以产生具有高电子迁移率、低电阻特性的二维电子气(Two-Dimensional Electron Gas，2DEG)，且它的浓度随AlGaN厚度先线性增加，然后达到饱和。
与Si传统器件不同，耗尽型GaN FET由于氮化物极强的极化效应，AlGaN/GaN异质结可以通过自发极化和压电极化效应在其界面形成很高浓度2DEG导电沟道，在零栅压下，器件处于导通状态。因此往往需要负压关断。耗尽型GaN FET不同于Si MOSFET的是，由于其栅极下方不存在与S极连接的P型寄生双极性区，因此没有寄生体二极管，故而器件开关损耗小、具有对称的传导特性。因此GaN FET可由正栅源电压VGS或正栅漏电压VGD驱动。
2、增强型GaN FET
对于耗尽型GaN FET，要关断器件，必须加负栅压。这意味着电路中一旦有耗尽型GaN FET，就会增加栅极驱动设计的复杂性，而且易发生误导通，有直通的潜在威胁，使电路稳定性和安全性降低。增强型GaN FET则相反，只有加正偏压才会导通，减小了电路复杂性，稳定性和安全性也较好。目前，增强型GaN FET主要是在耗尽型高电子迁移率晶体管(Gallium Nitride High Electron Mobility Transistormos管工作原理，GaN HEMT)结构的基础上改进而成。目前主要的增强型GaN FET结构方案包括：P型栅、凹槽栅、Cascode结构等。
3、 P型栅结构
有很多学者研究P型栅结构的GaN FET，如图所示。与耗尽型不同的是，P型栅结构是在AlGaN势垒层上生长了一个带正电的P型GaN栅极，如图中的P-GaN层。P型GaN层可以拉升AlGaN势垒层的能带，起到耗尽2DEG的作用，以实现常断特性。当施加足够的正VGS时，使栅源电压大于阈值电压，P-GaN层的内电场被削弱，2DEG浓度上升，形成导通沟道，GaN FET器件导通。随着VGS的降低且小于阈值电压，沟道又逐渐关闭，GaNFET器件关断。因此，这种结构主要是通过控制P型栅极势垒的电位，升降AlGaN势垒层的能带，使2DEG的浓度改变来实现对GaNFET器件的通断控制。
在P型栅结构的基础上，采用在P-GaN层上沉积TiN金属，形成三层掩膜的栅极结构，从而实现肖特基接触，如图所示。这种结构存在栅极场板，可增加高压应用场板设计的灵活性。实验证明，这种结构具有低栅极电阻、降低高漏源电压VDS时的导通电阻RDS-ON等优势，且相比采用欧姆接触的P-GaN结构，此结构降低了栅极漏电流。
凹槽栅结构
凹槽栅结构如图所示，此结构通过电感耦合等离子体(Inductively Couple Plasma，ICP)干法刻蚀技术刻蚀掉栅极下方区域一定厚度的AlGaN势垒层，当AlGaN势垒层厚度减薄到一定程度时，沟道内的2DEG浓度会足够低。凹型栅极下方的整个AlGaN势垒层被去除，栅极下的2DEG消失，栅极金属下沉积了Al2O3膜作为栅极电介质，可防止由于器件尺寸越来越小而引发严重栅极漏电流、击穿电压过低等问题。在零栅压下，2DEG浓度小到可以忽略，器件处于关断状态。只有施加正栅压后，导电通道才会恢复，实现器件导通，即实现增强型特性。但除去栅极下方的势垒层，AlGaN势垒层其他区域的未被减薄，2DEG浓度保持原有水平。因此，凹槽栅技术制成的GaN FET在饱和电流和跨导方面较有优势。
Cascode结构
Cascode结构是由高压耗尽型GaN HEMT和低压增强型Si MOSFET(金属氧化物半导体场效应晶体管)级联构成的mos管工作原理，如图5所示。
从结构可知，当器件不加栅压且漏源电压大于零时，工作在正向阻断模态；当栅压大于Si MOSFET的阈值电压时，器件正向导通；一旦Si MOSFET反向导通，器件将工作在反向导通模态。又因为Si MOSFET的漏源电压Vds_Si给GaN HEMT的栅源电压Vgs_GaN提供负偏置电压，因此控制Si MOSFET的通断即可控制GaN HEMT的通断。当然，这种结构由于引入了硅基器件，因此对封装的要求较高，体积也较大。
与其他结构GaNFET相比，Cascode GaNFET的结构，电压等级较高、驱动电压范围较宽，但对dv/dt和di/dt敏感，特别是在高频时，共源电感过大可能会使器件损坏。Andrew等人通过将智能栅极驱动与Si MOSFET集成，驱动耗尽型GaN HEMT，形成智能Cascade GaNFET。该智能Cascade GaNFET内置电流检测、可调输出电阻、可调电流检测率和智能数字控制。实验表明，此改进的Cascode结构通过利用动态开关技术，可以减少栅极振荡、降低高电压和电流转换速率、解决dv/dt和di/dt问题，优化EMI。
GaN FET参数
GaN FET外形
MOSFET VS GaNFET对比
参考文档：
《 氮化镓FET(HEMT)》——Transphrom
《氮化镓功率器件基础培训》北高智 工业电子事业部 邱勉为
《GaN FET的结构、驱动及应用综述》2020年电子技术应用第1期 伍文俊，兰雪梅
