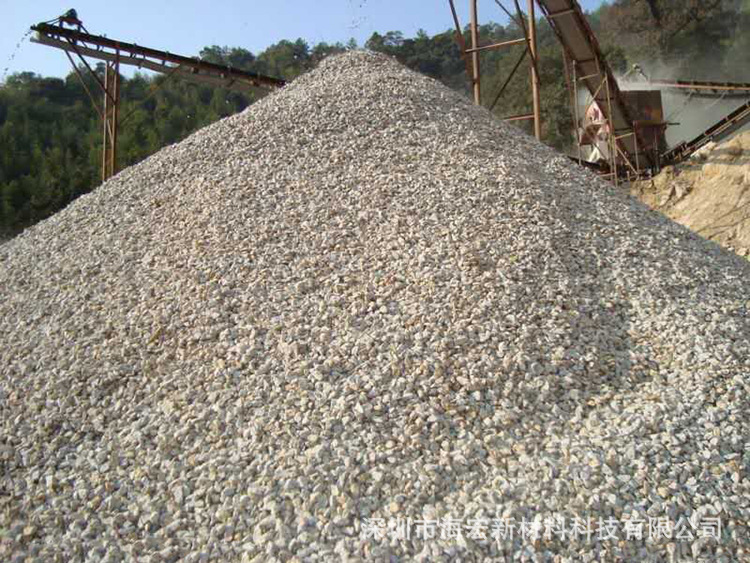

矿产资源是经济社会发展的重要物质基础。砂石骨料作为基础原料中重要的矿产资源,全球每年生产量和消费量约400亿吨级配砂石配比,其中我国约占一半左右。在当前我国经济社会发展的大背景下,特别是在城镇化加速发展的进程当中,砂石骨料行业具有举足轻重的战略地位。
砂石骨料质量问题是混凝土原材料中一个十分重要的问题,关乎混凝土质量安全。
天然砂石的不可再生性,使得砂石市场逐渐为机制砂占领,也因此吸引众多投资者投资人工砂。机制砂市场各方势力登场,质量参差不齐,如何甄别砂石骨料的好坏成为大家关注的重点。
砂石骨料质量问题主要表现为:①骨料含泥量大②骨料级配差③细骨料砂细度模数化大④骨料材质差⑤骨料粒形差。
在鉴别砂的好坏时,应重点检查砂的细度模数、颗粒级配、含泥量、泥块含量、含水率、杂物等。通过“经验+试验”的方法进行,经验为辅,试验为主。
砂石骨料质量问题的主要表现
(1)骨料含泥量大。目前,多地禁止开采河砂,即使有河砂供应,也是含泥量偏大质量较差。很多混凝土企业采用石子下脚料——石屑作为细骨料使用,有时石粉中含泥量惊人。

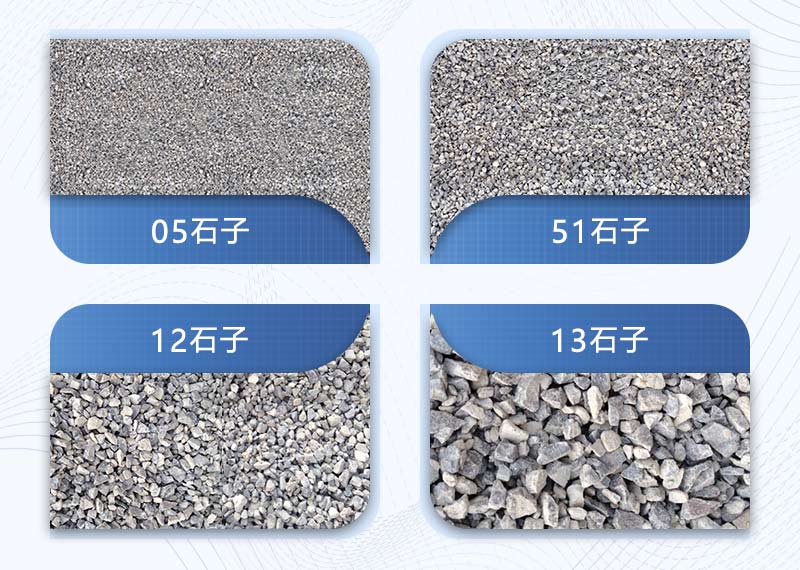

(2)骨料级配差。主要表现在石子厂将石子筛分成5~10mm、10~25mm以及20~31.5mm等粒级销售,混凝土企业单独使用造成级配差。此外,石子厂的小角料石屑,往往被当作所谓的“机制砂”销售给混凝土企业,石屑的级配大多“两头颗粒含量大,中间颗粒不足”,给配制混凝土带来困难。
(3)细骨料砂细度模数变化大。细骨料来源和材质不同,造成细度模数差异很大,混凝土公司细骨料供应商往往有多个,来料交叉进行,加剧了细骨料的细度模数波动。
(4)骨料材质差。骨料中含有大量的风化软弱颗粒,造成压碎值低,吸水率偏高,一方面造成混凝土拌合物工作性能变差,另一方面造成混凝土强度偏低,耐久性变差。
(5)骨料粒形差。受骨料母岩材质和生产工艺影响,造成骨料针片状颗粒含量偏高,有些颗粒虽然不符合针片状规格,但不规则的粒形导致混凝土工作性、力学性能变差。
碎石子
鉴别碎石质量应重点检查石子的规格、颗料级配、含泥量、泥块含量、针片状颗料含量、杂物等主要靠“看、磨”的直观方法。
“看”,是看碎石的最大粒径以及不同粒径的碎石颗粒分布的均匀程度,可以初步判断出碎石级配的好坏,看针片状颗粒分布多少,可以估计出碎石对混凝土和易性和强度的影响程度大小;
看碎石表面附着尘粒厚薄程度级配砂石配比,可以分析出含泥量的大小;看干净的碎石表面晶粒分布程度,结合“磨”(两粒碎石对磨)可以分析出碎石的坚硬程度。
查看石子中是否有页岩和黄皮颗粒,如果有较多的页岩颗粒就不可用。黄皮颗粒分两种情况,表面有水锈而没有泥,这种颗粒可用,不会影响石子与砂浆间的粘结。
当颗粒表面粘有黄泥时,这种颗粒为最差的颗粒,它会较大地影响石子与砂浆的粘结,这种颗粒较多时就会降低混凝土的抗压强度。
混凝土外加剂
混凝土外加剂,通过目测观察颜色可以大致判断出是萘系(褐色)、脂肪族(血红)还是聚羧酸(无色或淡黄色),当然,还有萘系和脂肪族复配后的产品(红褐色),从气味上也能判断减水剂的品种。
掺合料(粉煤灰)
粉煤灰感观质量的判定,主要用“看、捏、洗”的简便方法。
“看”,则是看粉煤灰的颗粒形状,若颗粒是球形,证明粉煤灰是原状的风道灰,反之则是磨细灰。
“捏”,用拇指和食指捏,感受两指间的润滑程度,越润滑,则反映粉煤灰越细,反之则越粗(细度大)。
“洗”,用手抓一把粉煤灰捏后用自来水冲洗,若附着在手心的残余物很易被冲洗干净,则可以判断该粉煤灰烧失量小,反之残余物较多不易冲洗则说明粉煤灰烧失量偏高。
粉煤灰的外观颜色也能间接反映粉煤灰的质量。颜色黑,含碳量高,需水量就越大,异常情况及时采取配合比试验,查看对用水量、工作性能、凝结时间和强度的影响。
限 时 特 惠: 本站每日持续更新海量各大内部创业教程,加站长微信免费获取积分,会员只需38元,全站资源免费下载 点击查看详情
站 长 微 信: thumbxmw
